Estação móvel com detalhes:
Devido as minhas atividades, atendimentos aos clientes etc, ando muito pelo Rio e tambem viajo com frequencia. Nada melhor que ter uma estação móvel bem instalada e com bastante recursos para acompanhar e auxiliar nesses momentos.

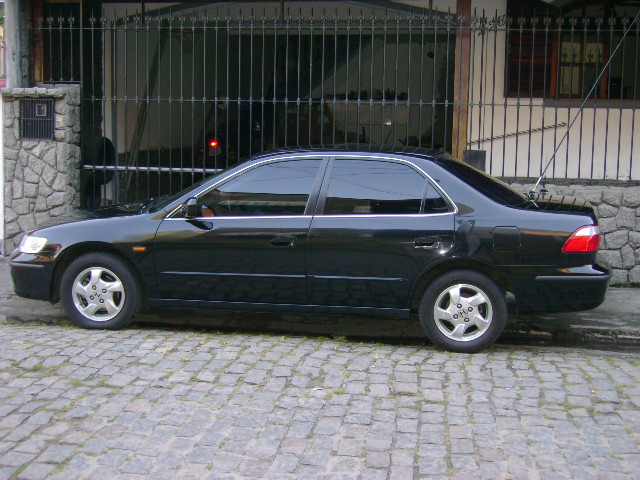

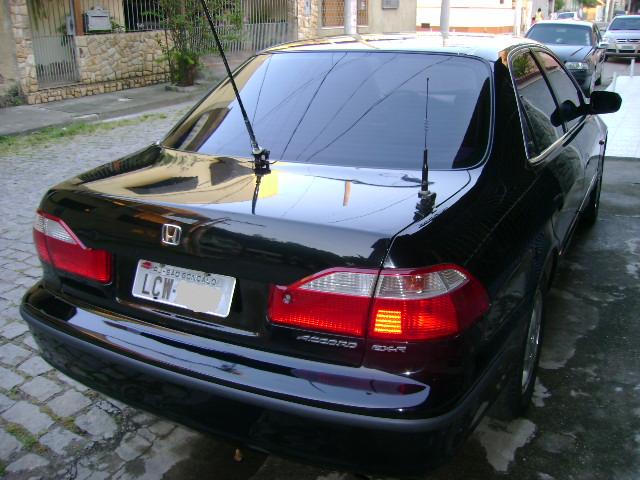

Minha estação móvel, consiste em um ICOM IC7000 com acoplador AH-4, antenas para HF e uma antena Comet B10 para VHF/UHF
Veja abaixo detalhes da instalação.

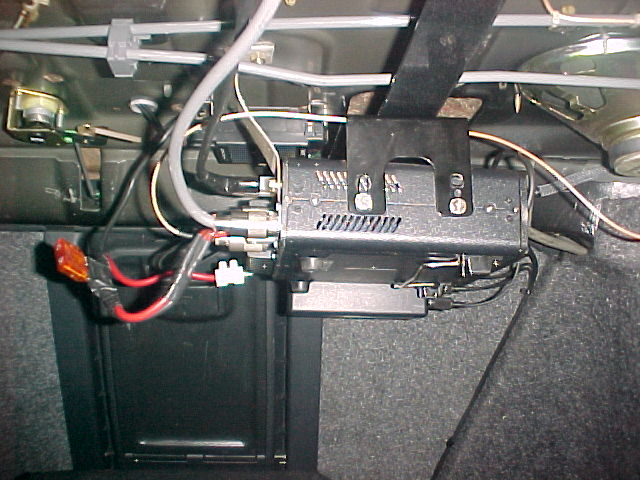

O corpo do radio foi instalado na mala, no seu suporte original, acrescentado-se uma barra de aluminio de tal forma a serem aproveitados os furos originais disponiveis no carro.
Uma barra de aterramento foi colocada para alem de proporcionar melhor aterramento tambem evitar a vibração do conjunto.

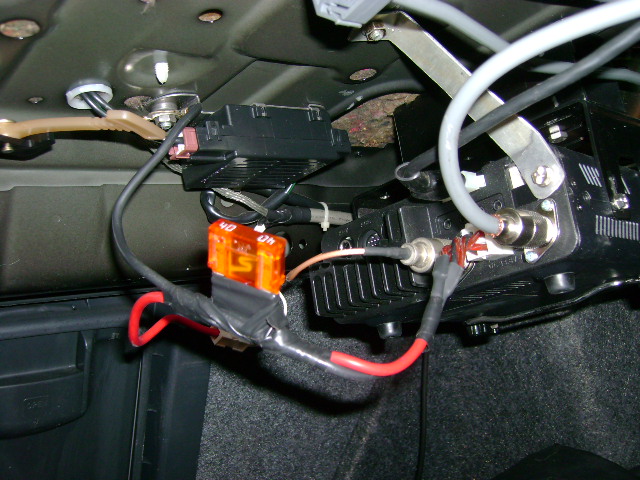

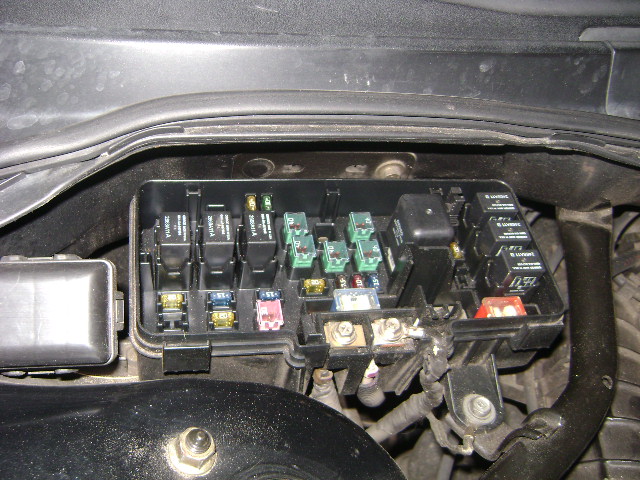

Como a bateria fica no compartimento do motor na frente do veiculo, o cabo DC original foi modificado, recebeu um fusivel de 40A e em seguida um cabo com 6 fios mais malha foi passado até a caixa de fusiveis principal e ligado por terminal a um fusivel de 80A do carro.

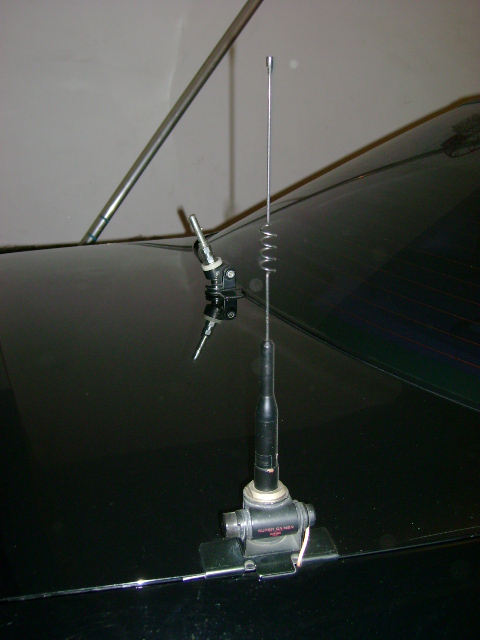

Para antena de VHF/UHF uma base Diamond K400 e antena Comet B10

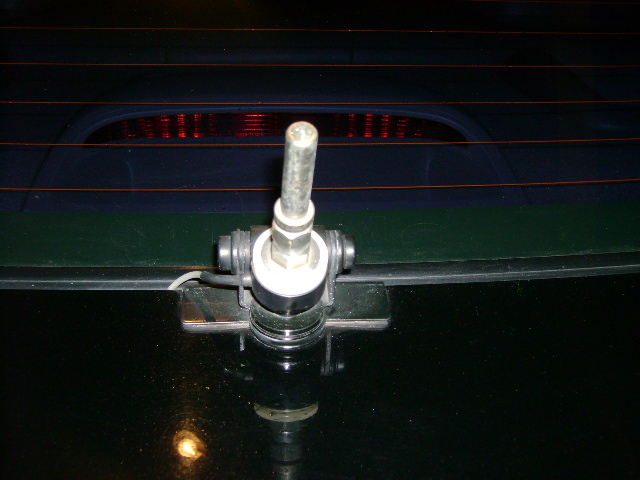

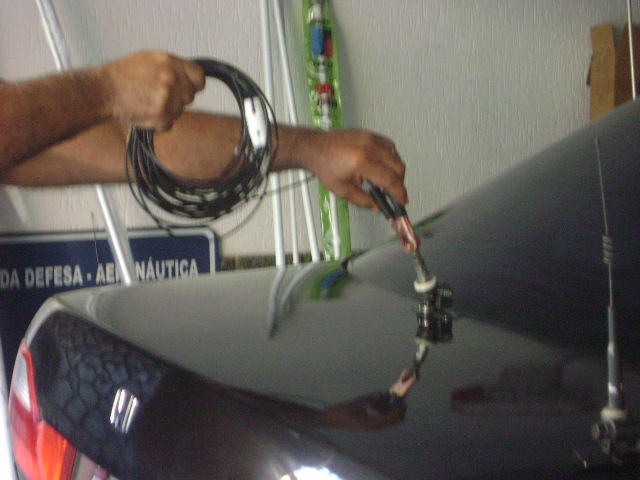

Para HF, um acoplador ICOM AH-4 e uma base K400 – 3/8″ Diamond e pino de engate rápido.

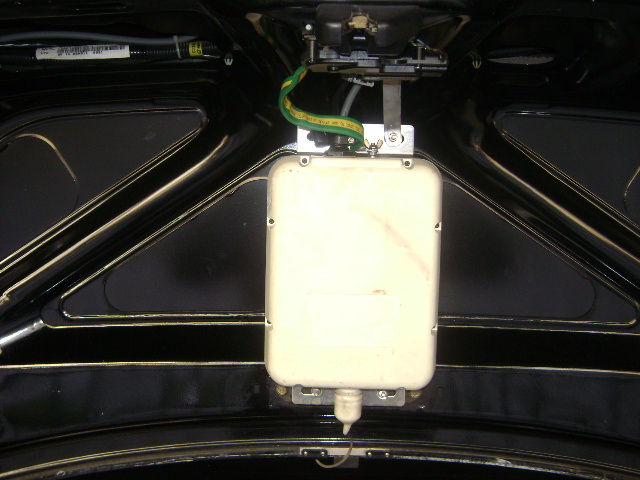

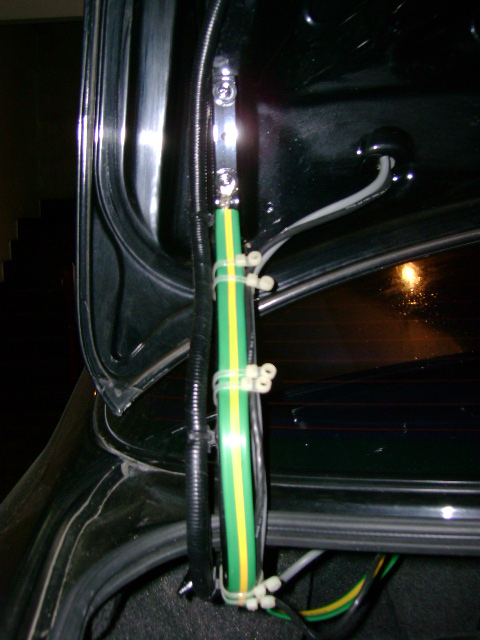

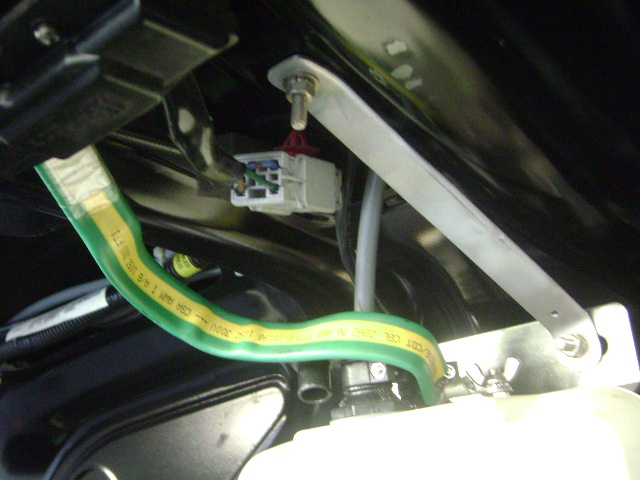

Cabe aqui ressaltar alguns detalhes. Toda instalação foi feita aproveitando furos originais do carro, portanto algumas hastes foram necessárias para fixar o acoplador. Notem que as tampas de mala nunca são aterradas perfeitamente e para garantir esse aterramento, uma cabo/malha aterra o acoplador na mala e outro aterra a mala ao chassis do veiculo.

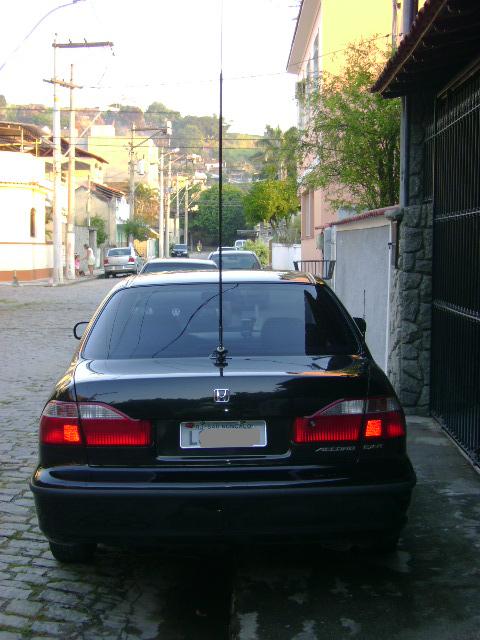

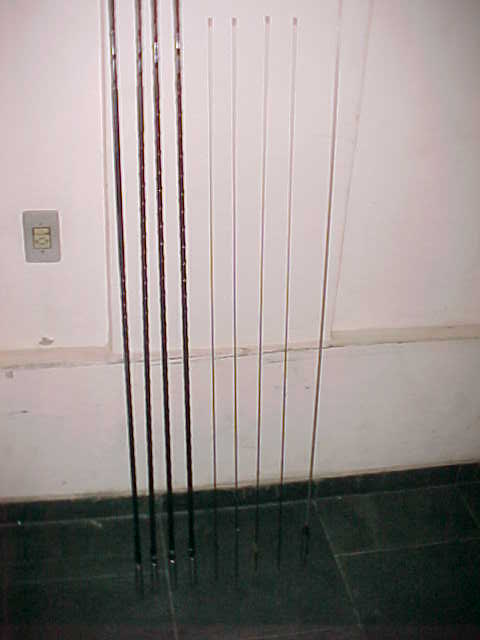

As antenas de HF são as HAM STICK, das quais tenho para 80, 40, 20, 15 e 10 e uma 1/4 para 6 metros.
Levo tambem na mala uma unifilar com 15 metros, tendo numa ponta um isolador e na outra uma garra jacaré. Em operação portátil, essa antena pode ser esticada para um poste, arvore ou similar permitindo ótimo resultado.
O painel do radio, foi instalado logo abaixo do painel do carro numa base própria, contruida para aproveitar os furos e parafusos originais do carro.
Como o IC7000 tem o recurso de video externo, adaptei um monitor de 5″ colorido, instalado acima do painel no angulo de visão do motorista/operador. Facilita demais a operação, nao tira atenção ao volante e novamente a base foi especialmente contruida para nao exigir nenhum furo extra no veiculo ou fios aparentes.

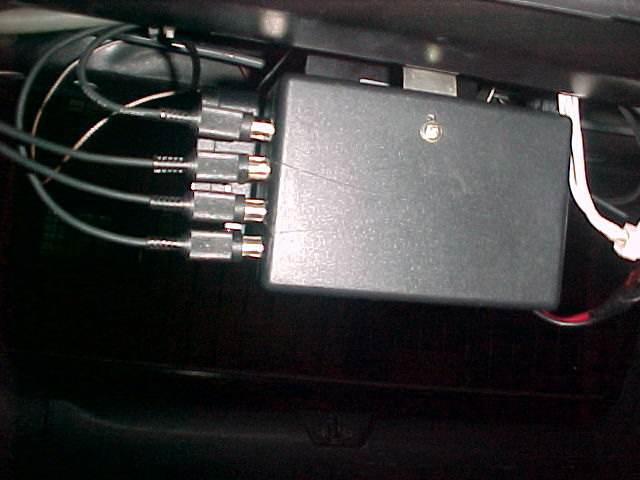

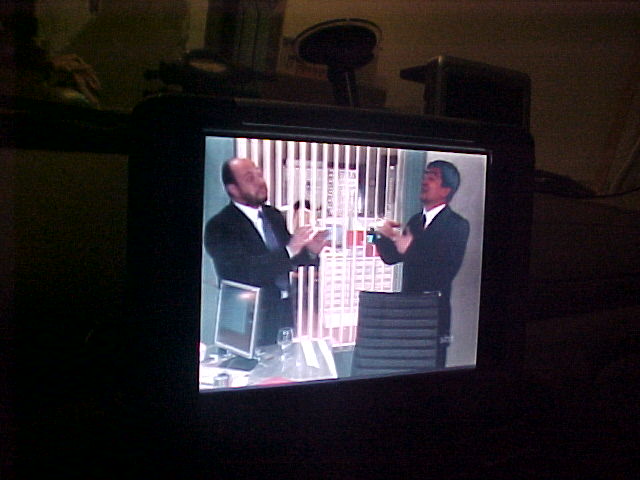

Como o IC7000 disponibiliza uma possibilidade de assistir aos canais de TV de 2 a 13, instalei um transcoder PAL-M/NTSC para manter a imagem colorida. Numa caixinha adaptada ao lado do corpo do radio, com jacks de entrada e saida de video e alimentação.
Quando a propagação fecha. O jeito é ver TV, que seja de qualidade…
